人与野兽大片,丁香花在线观看免费观看图片,EEUSS影院在线播放影院,欧美高清性XXXXHDVIDEOSEX

活性a氧化鋁微粉粒徑對澆注料的作用性能

    本文活性氧化鋁粉澆注料主要以致密剛玉、鋁酸鹽水泥為主要原料，分別加入不同粒度的活性氧化鋁粉，分別做了3種不同粒度的活性氧化鋁微粉對同配比澆注料施工性能和理化指標(biāo)的彩響。

    根據(jù)實際的測試結(jié)果表明：不同粒度的活性氧化鋁微粉在同種澆注料中對產(chǎn)品施工性能影響較大，加水量能相差1.5％以上，合理粒度的活性氧化鋁微粉有助于提高產(chǎn)品理化指標(biāo)和使用性能。

實驗用澆注料的配比

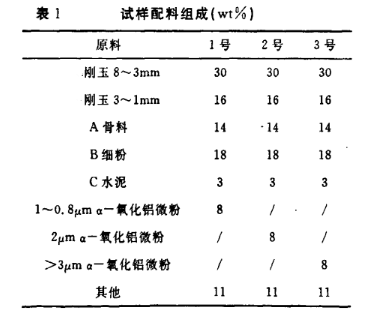

    骨料包括致密剛玉�；�質(zhì)包括活性氧化鋁粉、結(jié)合劑水泥等。骨料和基質(zhì)質(zhì)量比為70：30，保持配比不變，更換不同粒度的活性氧化鋁微粉測定澆注料的各項性能。具體配料方案見下面表1。

   所用主要原料有致密剛玉（Al2O3≥98％）骨料、1～0.5μm活性氧化鋁微粉（Al2O3：％≥99．5％）、2～1μm活性氧化鋁微粉（Al2O3％≥99.55％）、＞3μm活性氧化鋁微粉（Al2O3％≥99.5％）、純鋁酸鈣水泥結(jié)合劑等等。

澆注料試樣制備及性能測試

按YB／T5205．1－2003制樣。經(jīng)制樣施工性能見表2。

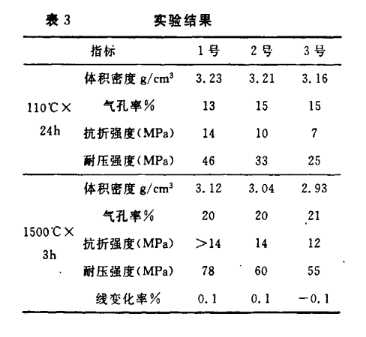

    把制作攪拌好的料制成160X40X40mm試塊各3組，測試110℃X24h處理后氣孔率、體積密度、抗折強(qiáng)度、耐壓強(qiáng)度和1500℃X3h處理后氣孔率、體積密度、抗折強(qiáng)度、耐壓強(qiáng)度、燒后線變化。實驗的結(jié)果見下表3。

實驗的結(jié)果與討論

活性氧化鋁粉粒度對澆注料施工加水量的影響

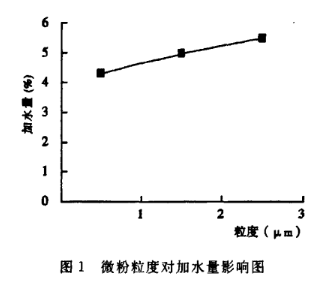

    由上面的圖1可知，氧化鋁微粉的種類對澆注料的施工性能影響較大，在微粉中澆注料的加水量隨著微粉粒度的增加而增加，致使?jié)沧⒘系捏w積密度逐漸變小，顯氣孔率逐漸變大。

活性氧化鋁粉粒度對澆注抗折強(qiáng)度的影響

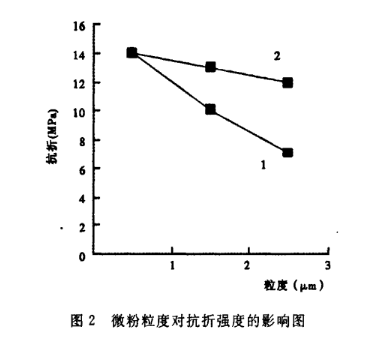

    上面的圖2為活性氧化鋁微粉粒度對澆注料常溫抗折強(qiáng)度的影響，線2為活性氧化鋁微粉粒度對澆注料高溫抗折強(qiáng)度的影響。由圖2分析可得出隨著活性氧化鋁粉的粒度的增加澆注料的常溫、高溫抗折強(qiáng)度逐漸降低。

活性氧化鋁粉粒度對澆注料耐壓強(qiáng)度的影響

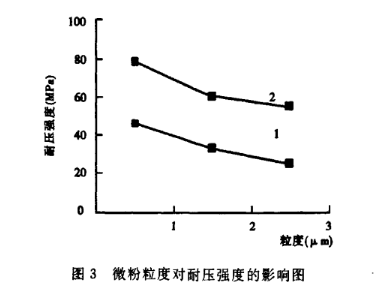

    圖3線1為活性氧化鋁粉粒度對澆注料常溫耐壓強(qiáng)度的影響，線2為活性氧化鋁微粉粒度對澆注料高溫耐壓強(qiáng)度的影響。

    由圖3分析可得出隨著活性氧化鋁微粉的粒度的增加澆注料的常溫、高溫耐壓強(qiáng)度逐漸降低。

添加活性氧化鋁粉澆筑分析與討論

    隨著活性氧化鋁微粉粒度的降低，其活性越高，分散性越好，其對澆注料的分散和減水效果越好，因此在同配比同加人量的情況下加入粒度小于1μm的澆注料比加入大于2μm的澆注料施工性能要好，加水量要低，結(jié)合程度高，因而體積密度要大，常溫、高溫抗折強(qiáng)度和耐壓強(qiáng)度要高。

活性氧化鋁粉產(chǎn)品用途特點

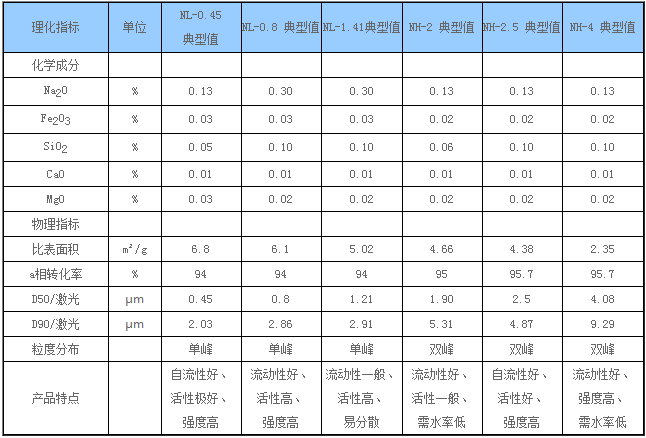

    主要用于各種不定型耐火材料、及定型耐火材料。特點是，燒成溫度高、保溫時間長、活性高、質(zhì)量穩(wěn)定。易粉碎，含水料漿具有良好的觸變流動性，干粉易于壓制成型，具有燒結(jié)活性、提高燒結(jié)密度�？梢詢�(yōu)化顆粒級配降低用水量，增加強(qiáng)度。

總結(jié)

1、小于1μm活性氧化鋁粉有利于剛玉澆注料的施工性能，其加水量低，流動性好。

2、粒度細(xì)的活性氧化鋁微粉有利于澆注料的結(jié)合，有利于其強(qiáng)度和使用性能的提高。

3、不同活性氧化鋁對澆注料的影響較大，尤其是對加水量和強(qiáng)度的影響，因此特種產(chǎn)品要使用適合用于其生產(chǎn)的a-氧化鋁微粉。



免責(zé)聲明：

  本站部分文章來源于互聯(lián)網(wǎng)，編輯轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點核對其真實性負(fù)責(zé)。

  如涉及作品內(nèi)容、版權(quán)和其他問題請書面發(fā)函至本公司，我們將在第一時間處理。

上一篇：淺談耐火澆注料用純鋁酸鈣水泥及其他結(jié)合劑的種類
下一篇：[行業(yè)知識]
