- 聯(lián)系人：胡經(jīng)理
- 手機(jī)：13938585788
- 地址：河南省鞏義市豫聯(lián)工業(yè)園區(qū)
- E-mail：4108129@qq.com

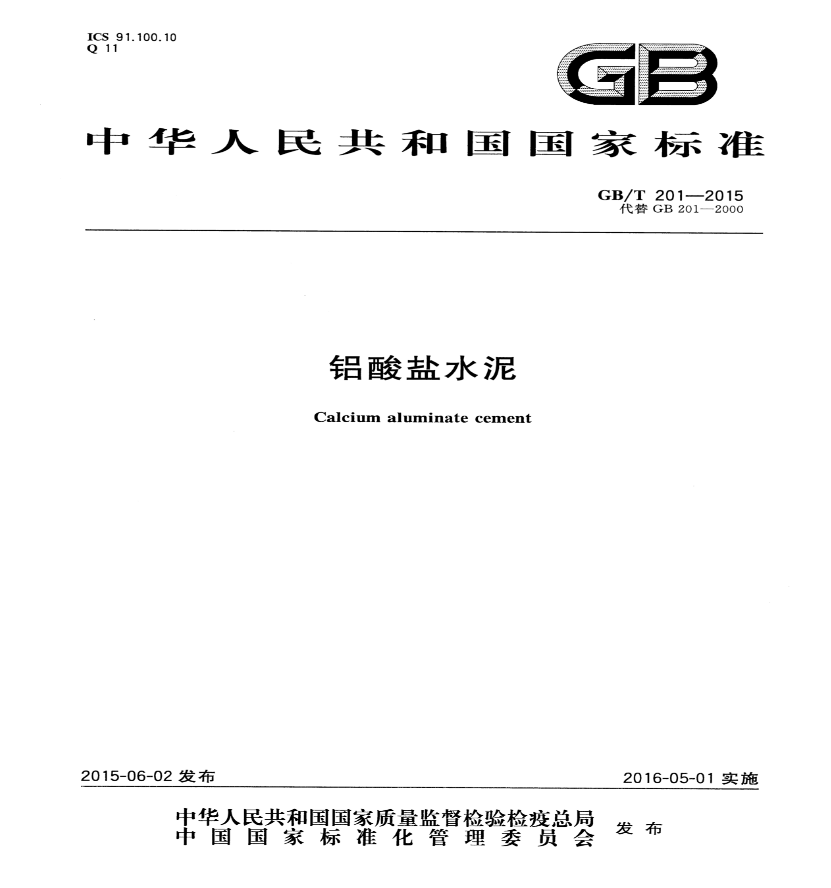

耐火水泥、鋁酸鹽水泥國(guó)家標(biāo)準(zhǔn)
1.范圍
本標(biāo)準(zhǔn)規(guī)定了鋁酸鹽水泥即耐火水泥的屬于和定義、分類、材料、技術(shù)要求、試驗(yàn)方法、檢測(cè)規(guī)則和包裝、標(biāo)志、運(yùn)輸、貯存與使用等。
本標(biāo)準(zhǔn)適用于鋁酸鹽耐火水泥。
2.規(guī)范性引用文件
下列文件對(duì)與本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本使用于本文件。凡是不注日期的引用文件，其最新版本（包括所用的修改單）適用于本文件。
GB/T 176 水泥化學(xué)分析方法
GB/T 205 鋁酸鹽水泥化學(xué)分析方法
GB/T 1345 水泥細(xì)度檢驗(yàn)方法 篩析法
GB/T 1346 水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時(shí)間、安定性檢驗(yàn)方法
GB/T 7322 耐火材料 耐火度試驗(yàn)方法
GB/T 8074 水泥比表面積測(cè)定方法 勃氏法
GB/T 9774 水泥包裝袋
GB/T 12573 水泥取樣方法
GB/T 21114 耐火材料 X射線熒光光譜化學(xué)分析熔鑄玻璃片法
YS/T 89 煅燒a氧化鋁
JC/T 727 水泥凈漿標(biāo)準(zhǔn)稠度與凝結(jié)時(shí)間測(cè)定儀
3.術(shù)語(yǔ)和定義
下列術(shù)語(yǔ)和定義適用于本文件
3.1 鋁酸鹽水泥熟料
以鈣質(zhì)和鋁質(zhì)材料為主要原料，安適當(dāng)比例配制成生料，煅燒至完全或部分熔融，并經(jīng)冷卻所得以鋁酸鈣為主要礦物組成的產(chǎn)物。
3.2 鋁酸鹽耐火水泥
由鋁酸鹽熟料磨細(xì)制成的水硬性膠凝材料，代號(hào)CA 注：在磨制CA-70水泥和CA-80水泥時(shí)可參加適量的a氧化鋁微粉。
4.分類
耐火水泥中AL2O3含量分為CA50、CA60、CA70、CA80四個(gè)品種，各品種如下規(guī)定：
（a） CA-50 50%≤（AL2O3）＜ 60% ，該品種根據(jù)強(qiáng)度分為 CA50—I 、CA50—II、CA50—III和CA50—IV
（b） CA60 60%≤（AL2O3）＜ 68%，該品種根據(jù)主要礦物組成分為CA60-I（以鋁酸一鈣為主）和CA60—II （以鋁酸二鈣為主）
（c） CA70 68%≤（AL2O3）＜ 77%
（d） CA80 （AL2O3）≥ 77%
5.材料
a-AL2O3 粉應(yīng)符合 YS/T 89的規(guī)定
6.技術(shù)要求
6.1 化學(xué)成分

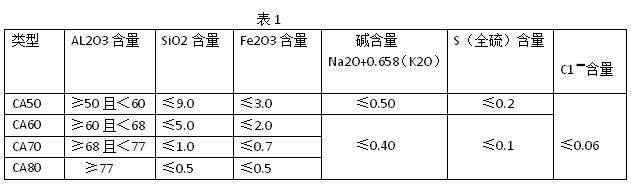

鋁酸鹽水泥的化學(xué)成分以質(zhì)量分?jǐn)?shù)計(jì)，數(shù)值以% 表示，指標(biāo)應(yīng)符合 表1的規(guī)定
6.2 物理性能
6.2.1 細(xì)度
比表面積不小于300㎡/Kg 或45 μm 篩余不大于20% 。有爭(zhēng)議時(shí)以比表面積為準(zhǔn)。
6.2.2 水泥凝結(jié)時(shí)間

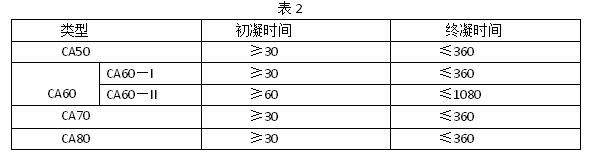

水泥凝結(jié)時(shí)間應(yīng)符合表2
6.2.3 強(qiáng)度

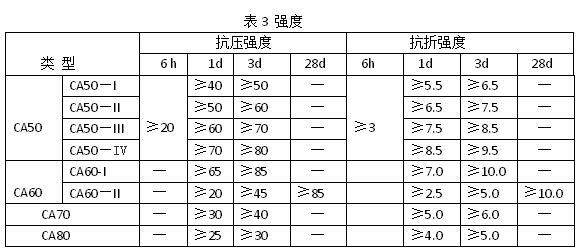

各類型鋁酸鹽水泥各齡期強(qiáng)度指標(biāo)應(yīng)符合表3 的規(guī)定
6.3 耐火度（選擇性指標(biāo)）
如用戶有耐火度要求時(shí)，水泥的耐火度由買賣雙方商定
7.試驗(yàn)方法
7.1 化學(xué)成分
7.1.1 AL2O3 、 SiO2 、 Fe2O3 、K2O 、Na2O 和 S（全硫）的含量
按GB/T 205 進(jìn)行，或按GB/T 21114進(jìn)行，當(dāng)有爭(zhēng)議時(shí)，以GB/T 205為準(zhǔn)
7.1.2 C1- 的 含量按 GB/T 176進(jìn)行
7.2 強(qiáng)度成型用水灰比
CA50水泥成型時(shí)，水灰比按0.44和膠砂流動(dòng)度達(dá)到14mm~165mm來(lái)確定。當(dāng)膠砂流動(dòng)度超出高流動(dòng)度范圍時(shí)，應(yīng)在0.44基數(shù)上以0.01的正北數(shù)增加或減少水灰比，使制成膠砂流動(dòng)度達(dá)到145mm~155mm 或減至165mm~155mm，試件成型時(shí)用達(dá)到上述要求流動(dòng)的水灰比來(lái)制備膠砂。
CA60 、CA70、CA80水泥成型時(shí)，水灰比按0.40和膠砂流動(dòng)度達(dá)到145mm~165mm來(lái)確定，當(dāng)膠砂流動(dòng)度超出該流動(dòng)范圍時(shí)，按CA50成型的方法進(jìn)行調(diào)整，其中，膠砂流動(dòng)度操作按GB/T 2419進(jìn)行。
7.2.1 養(yǎng)護(hù)和脫模
試體成型后連同試模一起放在復(fù)合GB/T 17671—1999規(guī)定的濕氣養(yǎng)護(hù)箱中，養(yǎng)護(hù)6h脫模。除6h齡期試體外，其他齡期試體脫模后應(yīng)盡快放入GB/T 17671-1999 規(guī)定的水中養(yǎng)護(hù)。養(yǎng)護(hù)時(shí)不得與其他品種水泥試體放在一起。當(dāng)因脫�？赡苡绊懺圀w強(qiáng)度試驗(yàn)結(jié)果時(shí)，可以延長(zhǎng)脫模時(shí)間，并做記錄。
了解更多耐火水泥、鋁酸鹽水泥、純鋁酸鈣水泥：http://www.518312.cn/
上一篇：工業(yè)氧化鋁月內(nèi)迎四連漲
下一篇：石灰石和碳酸鈣的區(qū)別
