- 聯(lián)系人：胡經(jīng)理
- 手機(jī)：13938585788
- 地址：河南省鞏義市豫聯(lián)工業(yè)園區(qū)
- E-mail：4108129@qq.com
1、煅燒純鋁酸鈣水泥的生產(chǎn)工藝與方法:
純鋁酸鈣水泥CA-70、CA-75、CA-80以及拉法基SECAR 71水泥是采用氧化鋁粉和石灰石為原料，經(jīng)回轉(zhuǎn)窯高溫燃燒成熟料后再經(jīng)細(xì)磨而制成。它適合配制各種高檔不定型耐火材料。CA-70中AI2O3含里大約為70%左右，CA-75 AI2O3含里大約為75%左右，CA-80中AI2O3含里大約為80%左右。
2、電熔純鋁酸鈣水泥的生產(chǎn)工藝與方法:
電熔純鋁酸鈣水泥是以一級氧化鋁粉和精選高純石灰石為原料，經(jīng)過電弧爐融煉制取熟料，再經(jīng)過細(xì)磨制成成品。豐潤牌電融純鋁酸鈣水泥其特點(diǎn)是耐溫更高、性能穩(wěn)定，并有多種型號以滿足不同的施工要求，分別為CA-71, CA-75,CA-80等。其優(yōu)良的早期強(qiáng)度，廣乏的適用范圍，穩(wěn)定的凝結(jié)時(shí)間，使它成為國內(nèi)外耐火材料廠家的首先品牌產(chǎn)品。

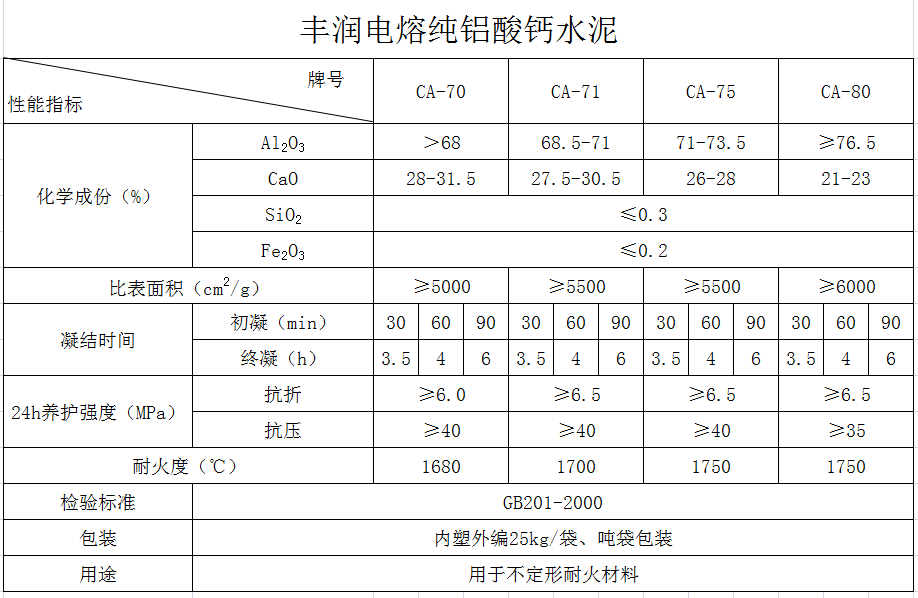

三、純鋁酸鈣水泥的型號與分類:
豐潤電熔純鋁酸鈣水泥主要根據(jù)AI2O3的含里高低被分為:CA71、 CA75、CA80等型號。
四、純鋁酸鈣水泥的性能與特點(diǎn):
豐潤電熔純鋁酸鈣水泥其特點(diǎn)是質(zhì)里穩(wěn)定、需水里小、水化快且充分，早期強(qiáng)度高，早強(qiáng)性能好，中溫殘存強(qiáng)度高，CA-70水泥耐火度達(dá)1560°C。如將水泥中AI2O3提高到80%,耐火度能達(dá)到1790°C，且耐磨，抗剝落、抗還原性介質(zhì)侵蝕能力強(qiáng)，適合作為膠結(jié)料或配制在高溫、高壓和還原條件下生產(chǎn)各種高級不定形耐火材料的優(yōu)良結(jié)合劑。另外可根據(jù)客戶的需求可配制（CA-71、 CA-75、CA-80）通過控制水泥的礦物相，來精確控制水泥的凝結(jié)時(shí)間，分為快凝、中速、慢凝、特慢凝型。
五、CA71純鋁酸鈣水泥的性能與特點(diǎn):
CA71電熔純鋁酸鈣水泥是一種純的由CA和CA2為主要礦物相的無機(jī)非金屬膠凝材料，不加任何外加劑，具有較高的耐火度，良好的流動性，低加水里和高強(qiáng)度的特點(diǎn)，適合各類施工方法，使您的配方巨涌充分的靈動性，根據(jù)客戶的需求可配制水泥的凝結(jié)時(shí)間，分為快凝，中速，慢凝，特慢凝型。
六、CA75純鋁酸鈣水泥的性能與特點(diǎn):
純鋁酸鈣水泥CA-75是用氧化鋁和高純氧化鈣經(jīng)高溫電熔，生成以鋁酸鈣為礦相，配一定的添加劑混合粉磨制成的一種水泥結(jié)合齊。因其具有一定的特種性能，廣泛應(yīng)用耐火材料、冶金，石化，建材等行業(yè)爐窯設(shè)備。
七、CA80純鋁酸鈣水泥的性能與特點(diǎn):
純鋁酸鈣水泥CA-80，是用高純氧化鈣和氧化鋁經(jīng)高溫電熔燒結(jié)而成以氧化鋁的含量在80%左右的水硬性結(jié)合劑。由于此產(chǎn)品氧化鋁含里較高，各種雜質(zhì)成分相對較低。特別是CA相鋁酸一鈣和CA2鋁酸二鈣的合理搭配，使得此產(chǎn)品不僅能賦予不定型耐火材料很高的機(jī)械性能，還其具有優(yōu)異的高溫表現(xiàn)。非常適用于使用溫度在1790℃的高溫環(huán)境。
純鋁酸鈣水泥主要用作耐火材料的結(jié)合劑。如：中、高檔的耐火澆注料、剛玉質(zhì)、莫來石質(zhì)、尖晶石質(zhì)等采用純侶酸鈣水泥作結(jié)合劑。普通耐火澆注料其鋁酸鈣水泥加入里為10%-20%,低水泥澆注料加入約為5%-10%,超低水泥澆注料加入約小于5%。.
對普通耐火澆注料而言，由于水泥加入里高，使用中的注意事項(xiàng)是:純鋁酸鈣水泥水化時(shí)發(fā)熱比較快，尤其是含C12A7和CA礦物較多的水泥，在24h內(nèi)要釋放出約80%-90%的水化熱。由于內(nèi)部發(fā)熱，澆注料表面附近的水化所必要的水會蒸發(fā)掉，就會殘留有未水化的水泥，導(dǎo)致表面出現(xiàn)粉狀層，或發(fā)生起皮現(xiàn)象。為了防止這類現(xiàn)象發(fā)生，澆注成型后澆注料表面要用塑料薄膜覆蓋以防水分蒸發(fā)，或待初凝后用水噴淋表面，保持表面潮濕。為了滿足施工需要，鋁酸鈣水泥結(jié)合的澆注料中也可加入一些改善施工性能的外加劑，如促凝劑、緩凝劑等。
十、純鋁酸鈣水泥的適用范圍及總結(jié):
純鋁酸鈣水泥生產(chǎn)的各種不定型耐火材料已廣泛應(yīng)用于治金、石油、建材、化工等行業(yè)工業(yè)窯爐，均收到良好效果深受用戶歡迎。我公司可以根據(jù)用戶不同產(chǎn)品，不同要求真對性的對水泥進(jìn)行調(diào)配，以適用用戶不同的不定型耐火材料。
純鋁酸鈣水泥的凝結(jié)與硬化速度也與養(yǎng)護(hù)溫度有關(guān)。CA2礦物隨養(yǎng)護(hù)溫度提高，凝結(jié)硬化速度加快，而CA礦物有些反常，在20℃左右較快，到30℃又變慢，高于30℃又變快。根據(jù)鋁酸鈣水化物加熱過程中相變情況，選擇合適的養(yǎng)護(hù)條件是非常重要的。因?yàn)殇X酸鈣水泥水化時(shí)生成的水化物隨養(yǎng)護(hù)條件不同而異。
備注:以上純鋁酸鈣水泥信息由鞏義市豐潤冶金材料有限公司（http://www.518312.cn/〕專業(yè)整理提供。如果您還需要進(jìn)一步了解純鋁酸鈣水泥詳細(xì)信息以及純鋁酸鈣水泥價(jià)格，請及時(shí)撥打純鋁酸鈣水泥廠家聯(lián)系電話:胡經(jīng)理13938585788。公司地址：河南省鞏義市河洛路與濱河路口 豐潤冶金材料有限公司
