人与野兽大片,丁香花在线观看免费观看图片,EEUSS影院在线播放影院,欧美高清性XXXXHDVIDEOSEX

 鋼包襯耐火材料的選擇應(yīng)用

一、鋼包敘述：

-鋼包作為冶煉（熔煉）、尤其是“精練”過(guò)程中必不可少的、重要的設(shè)備之一，越來(lái)越受到關(guān)注。

-鋼包襯耐火材料的材質(zhì)、絕熱性能，對(duì)鋼液降溫、鋼的質(zhì)量以及冶煉過(guò)程具有重要影響。

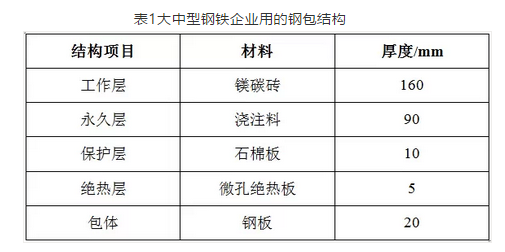

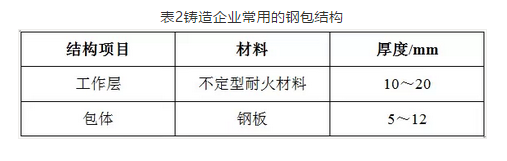

-首先，對(duì)大中型鋼鐵企業(yè)用鋼包與鑄造企業(yè)用鋼包的結(jié)構(gòu)做一簡(jiǎn)單的比較（見(jiàn)表1、表2），就不難看出兩者間的不同。







-從表1可看出，鋼包通過(guò)使用微孔絕熱材料，可以顯著降低鋼板溫度，即減少熱損失通量，降低鋼液溫降速度。但一些單位的烘包“熱工曲線制度”尚有不盡人意之處。

-從表2可看出，鋼包只有工作層且較薄，直接采用不定型耐火材料而且對(duì)材質(zhì)的選擇隨意性很大，沒(méi)有采用隔熱材料。耐火材料基體組織中的毛細(xì)孔道比大型鋼包增加了許多。導(dǎo)致熱損失通量加大，鋼液溫降速度加快，鋼板溫度增高。少數(shù)生產(chǎn)大件的鑄造企業(yè)也是用與大型鋼鐵企業(yè)類似的鋼包，但在隔熱層處理、烤包的熱工曲線上等因素考慮的不夠。

-從鋼包的構(gòu)成不難看出單純依靠鋼包隔熱層來(lái)減少鋼液熱散失是不夠的。包襯耐火材料的性能，特別是隔熱層耐火材料的熱導(dǎo)率對(duì)鋼包的溫降具有重要影響。

-鑄造企業(yè)使用的鋼包大多以小型包為主，包襯材料的選擇、粒度配比也比較隨意，基本上沒(méi)考慮包襯耐火材料的氧勢(shì)指數(shù)，導(dǎo)致包襯耐火材料向鋼液傳氧能力加大，導(dǎo)致鋼中增加的氧，在鋼液降溫過(guò)程中將同合金元素反應(yīng)，使鋼中的合金元素氧化，并生成相應(yīng)的夾雜物。由于包襯的基體形成大量的孔洞，加大了熱損失通量，加速鋼液溫降。在實(shí)際生產(chǎn)過(guò)程中產(chǎn)生由于鋼液中有夾雜物，加之鋼液溫度下降導(dǎo)致澆注溫度降低（尤其是澆注后期），從而導(dǎo)致鑄件質(zhì)量下降。

二、對(duì)鋼液質(zhì)量和產(chǎn)生溫降的影響因素

-包襯耐火材料對(duì)鋼液質(zhì)量和產(chǎn)生溫降的形成主要因素有以下三個(gè)方面：

1.鋼包襯耐火材料的選擇隨著鋼包耐火材料的材質(zhì)由堿性向中性和酸性的順序變化及溫度的升高，耐火材料的氧勢(shì)指數(shù)在增大，由耐火材料向鋼中的傳氧能力增加。鋼中增加的“氧”在鋼液降溫過(guò)程中將同合金元素反應(yīng)，使鋼中的合金元素氧化，并生成相應(yīng)的夾雜物。因此在選擇包襯耐火材料的時(shí)候，必須在嚴(yán)格考慮耐火材料的氧勢(shì)指數(shù)的同時(shí)控制好耐火材料的粒度組成。

　　

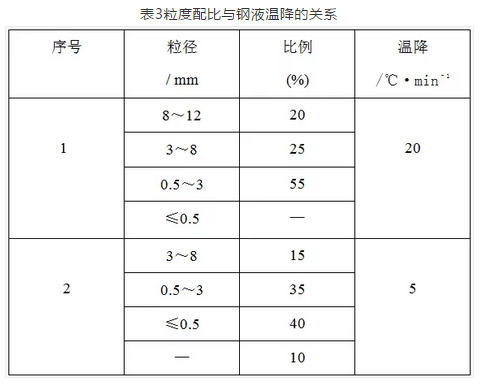

2.使用材料的粒度級(jí)配不合理包襯耐火材料的粒度配比應(yīng)結(jié)合燒結(jié)工藝和使用條件來(lái)選擇。粗、中、細(xì)三種粒度配合不當(dāng)將會(huì)降低鋼液的溫度。表3為包襯因砂料配比不當(dāng)對(duì)鋼液溫度的影響（以堿性材料為例）。包襯料中的大粒度材料構(gòu)成了包襯的骨架，細(xì)粉構(gòu)成了包襯的基質(zhì)，對(duì)包襯的強(qiáng)度和密度起著重要的作用。在選擇粒度級(jí)配時(shí)必須與鋼包的容積、使用溫度相結(jié)合。





3.烤包過(guò)程中溫度升溫曲線不合理大中型鋼鐵企業(yè)在生產(chǎn)過(guò)程中還能注重鋼包的烘烤，一般鑄造企業(yè)跟本就不對(duì)鋼包進(jìn)行烘烤。即便是進(jìn)行烘烤，升溫曲線設(shè)置得也不合理。

　　

4.眾所周知，水在常壓狀態(tài)下的沸點(diǎn)是100℃，當(dāng)水達(dá)到沸點(diǎn)時(shí)水就要變成蒸氣。這時(shí)水蒸氣將急于從相對(duì)致密的包襯基體中尋找縫隙逸出。由于蒸氣的急速逸出會(huì)使包襯基體形成一定量的毛細(xì)孔道。這個(gè)過(guò)程會(huì)給包襯基體留下禍根--一定量的毛細(xì)孔道，加速包襯散熱速度。

　　

5.包襯耐火材料中的水分主要來(lái)源于砂料吸附的水、結(jié)晶水和添加劑分解釋放出的水分，以及采用“濕打”過(guò)程中人為加入的水。這些水分必須在800℃以下全部排除，否則因水、蒸氣來(lái)不及排出而導(dǎo)致形成的蜂窩狀孔洞留在包襯基體中，以及因水、蒸氣快速排出使包襯基體組織拱起，形成早期裂紋。因此，在此區(qū)間應(yīng)控制升溫速度。鋼包容量越大，越要降低升溫速率，以避免水蒸氣急速地從砂料中逸出。

　　

6.低溫烘烤就是使包襯基體中的水分充分排出，低溫烘烤時(shí)水蒸氣的逸出速度不能太快，以免在砂料中出現(xiàn)早期裂紋。一般情況下鋼包襯的烘烤熱工曲線是：從室溫升至85℃，其目的是盡可能減小毛細(xì)孔道的孔徑，減緩蒸氣逸出的速度。從85℃升至200℃，其目的是盡可能促進(jìn)包襯基體干燥、硬化。從200℃升至至800℃，其目的是為高溫作業(yè)奠定良好的基礎(chǔ)條件。這樣操作將使水蒸氣逸出的速度減緩，以勻速?gòu)陌�襯基體組織逸出，減少包襯基體組織毛細(xì)孔道的數(shù)量及孔徑，盡可能促進(jìn)包襯基體組織干燥、硬化，為高溫作業(yè)奠定良好的基礎(chǔ)條件。

三、最終的研究結(jié)果表明，鋼包耐火材料組成、配比和加熱溫度，對(duì)耐火材料分解及向鋼液中傳氧具有重要影響。隨著鋼包耐火材料材質(zhì)由堿性向中性和酸性的順序變化及溫度的升高，耐火材料的氧勢(shì)指數(shù)增大，由耐火材料向鋼中的傳氧能力增加。通過(guò)使用絕熱性能良好的耐火材料（堿性耐火材料），可以顯著降低鋼液的熱損失，減少鋼液溫降。目前，微孔包襯材料被認(rèn)為是絕熱性能最好、熱導(dǎo)率最低的鋼包用耐火材料。

-了解更多鋼包耐火材料信息：http://www.518312.cn/。河南豐潤(rùn)冶金材料有限公司專業(yè)生產(chǎn)鋼包用耐材原料如：純鋁酸鈣水泥、鋁鎂尖晶石、煅燒氧化鋁微粉等，歡迎您來(lái)電咨詢訂購(gòu)�。�！

上一篇：無(wú)水泥耐火澆注料
下一篇：耐火水泥都包含什么種類的水泥？
