- 聯(lián)系人：胡經(jīng)理
- 手機(jī)：13938585788
- 地址：河南省鞏義市豫聯(lián)工業(yè)園區(qū)
- E-mail：4108129@qq.com
除了高鋁水泥、鋁酸鹽水泥。在耐火澆注料中還有什么材料可用于高溫結(jié)合劑？
耐高溫結(jié)合劑的概念，顧名思義，就是可以耐高溫的水泥。它的種類(lèi)很多：
1、高鋁水泥；

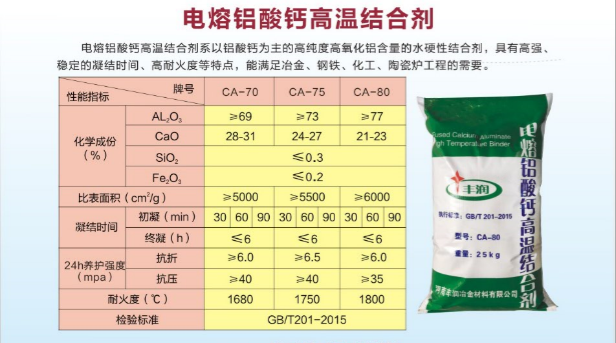

4、純鋁酸鈣水泥；
5、磷酸鹽系列耐高溫膠凝材料
6、ρ氧化鋁微粉，可替代純鋁酸鈣水泥用于高檔不定型耐火澆注料的高溫結(jié)合劑，也可代替硅微粉和超細(xì)氧化鋁微粉，用于高檔剛玉制品的粘合劑和高溫結(jié)合劑
高溫耐火水泥的制作工藝和組成：
以石灰石、氧化鈣、粘土、鋁礬土、工業(yè)氧化鋁作原料，在高溫下發(fā)生復(fù)雜的物理、化學(xué)變化，經(jīng)熔化、冷卻后，再在熟料中加入3%以下的石膏以控制凝結(jié)速度，即得水泥。
在普通水泥制作過(guò)程中，加入鋁酸鹽等耐高溫材料制得的水泥就是耐火水泥。耐火水泥技術(shù)要求：
1、細(xì)度：水泥顆粒越細(xì)，比表面積越大，水化反應(yīng)越快越充分，早期和后期強(qiáng)度都較高。國(guó)標(biāo)規(guī)定：比表面積應(yīng)大于300平方厘米/克，否則為不合格。
2、凝結(jié)時(shí)間：為保證在施工時(shí)有充足的時(shí)間來(lái)完成攪拌、運(yùn)輸、成型等各種工藝，水泥的初凝時(shí)間不宜太短；施工完畢后，希望水泥能盡快硬化，產(chǎn)生強(qiáng)度，所以終凝時(shí)間不宜太長(zhǎng)。鋁酸鹽水泥的初凝時(shí)間不得早于45分鐘，終凝時(shí)間不得遲于300分鐘。
3、體積安定性：水泥漿體在凝結(jié)硬化過(guò)程中體積變化的均勻性稱(chēng)為水泥的體積安定性。如體積變化不均勻即體積安定性不良，容易產(chǎn)生翹曲和開(kāi)裂，降低工程質(zhì)量甚至出現(xiàn)事故。
上一篇：高鋁水泥用途特性及使用注意事項(xiàng)
下一篇：純鋁酸鈣水泥的凝結(jié)時(shí)間和強(qiáng)度
