- 聯(lián)系人：胡經(jīng)理
- 手機：13938585788
- 地址：河南省鞏義市豫聯(lián)工業(yè)園區(qū)
- E-mail：4108129@qq.com
高級超低水泥不定型耐火澆注料
超低水泥不定型耐火澆注料是指除了鐵溝澆注料之外的超低水泥澆注料，主要品種有莫來石質(zhì)、高鋁質(zhì)、黏土質(zhì)、剛玉質(zhì)和鋁鎂質(zhì)等。此類澆注料因骨粉料、超微粉和外加劑的用量及品種不同，其性能也有一定的區(qū)別。
超低水泥耐火澆注料也叫高級耐火澆注料，因此應(yīng)選擇高品質(zhì)的原料作耐火骨料及粉料。由于鋁酸鈣水泥（71、75、80）品種不同，CaO含量也不同。因此，應(yīng)根據(jù)水泥品種，確定最佳用量，保證超低水泥耐火澆注料的性能。
超低水泥耐火澆注料用的超細(xì)微粉，一般為活性SiO2 、α- Al2O3 和Cr2O3 粉，用量為4%-8%；其外加劑主要有三聚磷酸鈉、六偏磷酸鈉、萘磺酸鹽甲醛縮合物和聚氰胺類縮合物等，用量為0.2%-0.75%。

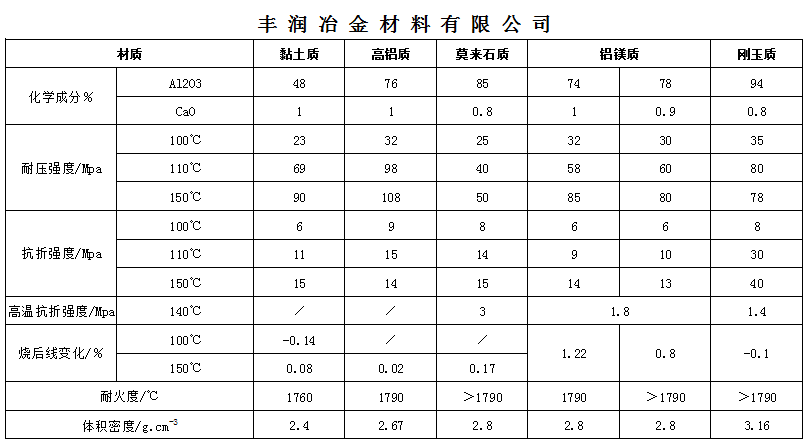

純鋁酸鈣水泥做添加劑的超低水泥耐火澆注料的水用量為3.5%-7.5%。成型后的試樣，自然養(yǎng)護。養(yǎng)護到期后，檢驗?zāi)蛪簭姸�，一般�?-15MPa。烘干后進(jìn)行各種性能檢驗，其結(jié)果見下表1。表中鋁鎂質(zhì)耐火澆注料的MgO含量，一般為9%-15%。該料主要用于中、小型鋼包上，使用壽命為50-100次以上。
從表中看出，超低水泥耐火澆注料的耐火度≥1760℃，1500℃燒后線變化為-0.1%-1.2%；其烘干耐壓強度為23-35MPa。隨著加熱溫度的升高，強度則不斷增大，1500℃燒后耐壓強度為50-108MPa。這說明，此類耐火澆注料是致密高強型的耐火澆注料。
以上信息由鞏義市豐潤冶金材料有限公司整理提供（http://www.518312.cn/）。如果您還需要進(jìn)一步了解不定型耐火材料廠家產(chǎn)品信息，請您及時撥打豐潤廠家聯(lián)系電話:胡經(jīng)理13938585788。公司地址：河南省鞏義市河洛路與濱河路口 豐潤冶金材料有限公司
